电气消防设计该如何设计 施工消防选择具有消防资质的单位机构

       作为施工消防建筑电气中的消防设计，电气消防设计包括了火灾自动报警、消防联动控制与消防设备配电。而这些措施为火灾的先期预报、火灾的及时扑灭、起到了不可替代的作用。

        案例回顾：

        2018年11月9日，三汇路的蓝澳岛小区着火了，消防进行救援的时候，发现着火楼层的消防栓没有水，旁边的灭火器也失效，其他业主发现报警系统是坏的。着火业主家损失惨重，家具家电烧成灰烬，损失达20余万元。

       2018年12月1日下午17时许，天津和平区恒隆广场一楼的圣诞树起火，现场火光冲起几层楼高，并且伴有爆破声。目击者郭女士称，当时自己在6楼等位，突然闻到烟味，发现大家都在跑，但商场的消防警报没有响。官方发布通报称，火已被扑灭，无人员伤亡。

       所以在电气消防设计中，在专业的消防规范下，确保在不同的情况下，分别设计相应的消防设施。

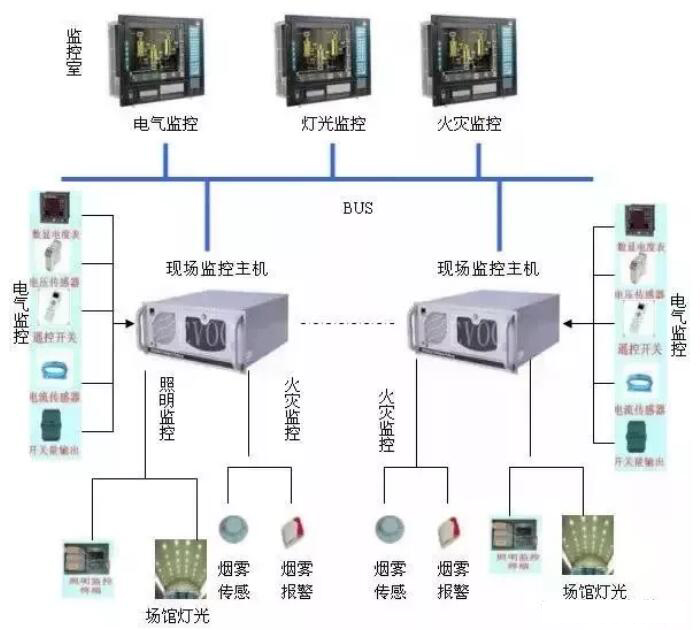

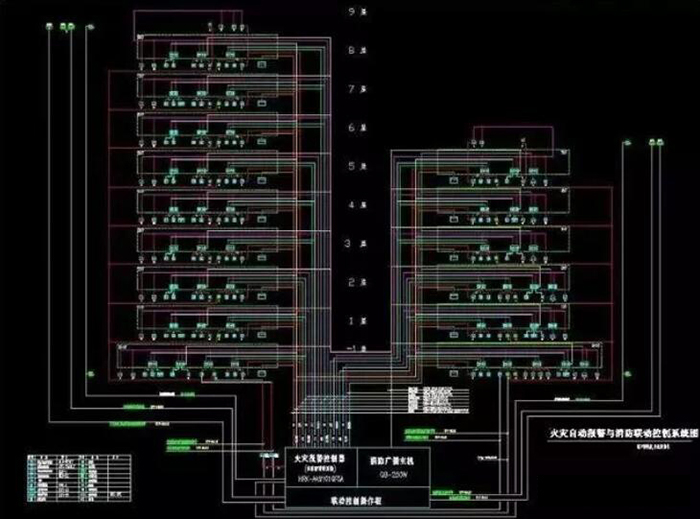

      1.火灾报警系统

       基本形式的划分及设备设置火灾报警系统的形式应根据具体设计对象来确定，设计师首先必需搞清楚设计对象的建筑形式、规模、分类、建筑个体的分布等诸多因素，再根据这些因素来确定火灾报警系统的形式。

       2.消防联动控制制式问题

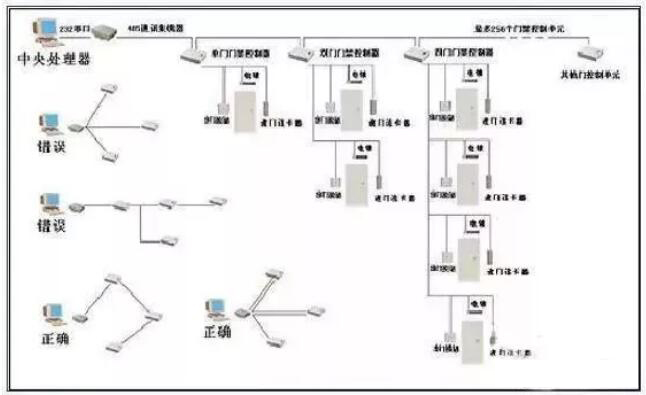

      消防联动控制有采用多线制的，有采用总线制的。多线制是电源驱动线与信号线分开，电源、检测、控制分别占用导线的制式。多线制一般有五线制、四线制。总线制是基于计算机技术中控制总线的原理，采用信号线与电源驱动线分时复用的方式，利用计算机编程技术来达到监测与控制目的，总线制有三总线制和二总线制。总线制比多线制有布线少，监测控制设备多等优点，目前大中型项目多采用总线制。在具体设计中选择采用哪种制式可结合工程的具体情况而定。

       3.线路的敷设问题

      许多电气设计消防线路采用穿塑料管(PVC)保护，并从吊顶内走线。而“民规”第24. 8. 5条规定:消防联动控制、自动灭火控制、通信、应急照明及紧急广播等线路，应穿金属管保护，并暗敷在非燃烧体结构内，其保护层厚度不应小于30mm。当必需明敷时，应在金属管上采取防火措施。在布线上要求与“民规”、“报警规范”基本一致，只是根据“报警规范”线路在暗敷时可采用金属管或经阻燃的硬质塑料管保护。从实际情况可以看出，很多设计人员对这一条有所疏忽。

       4.消防水泵的控制启停问题

      消防水泵(包括消火栓泵、喷淋泵)是灭火手段中的重要设施，对消火栓系统而言，根据“高规”的要求，在消火栓处应能直接启动消火栓泵。根据“报警规范”的要求，在消防控制室处也应能手动控制消火栓泵的启、停。

       消火栓泵的启动控制权即是消防中心控制室、消火栓动作按钮与泵房控制箱的主从控制关系。一般来讲应以消防控制室为主。目前很多大厦消火栓的控制方式是在泵房控制柜上设置手动、自动转换开关，通常情况下置于自动位置。

        喷淋泵的自启动是通过各保护区的管网喷嘴玻璃球高温下爆碎，引起管网水流流动，从而联动报警阀压力开关动作，达到自启动喷淋泵的目的。通过水流指示器联动模块或报警阀压力开关引线至控制室，消防控制室能准确反映其动作信号，同时控制室应能直接控制喷淋泵启停。

        5.消防控制室反应消火栓泵和喷淋泵的工作和故障状态

        根据“报警规范”的要求，消防水泵启动后要返回已工作的信号，有两种做法。其一是取电路信号即接触器的合闸辅助接点，其二是取物理量信号即取供水管网上的水流压力传感器，后者目前使用较少。关于故障信号的返回，电源断电故障信号的反应比较清楚，其它故障信号的反应，“报警规范”、“民规”都没有明确说明。比如消防水泵过负荷故障信号应该反应到消防控制室，但具体如何反应是在设计中应予考虑的一个问题。

      6.防火阀、排烟阀的控制及返回信号

      “报警规范”要求在消防控制室能够关闭防火阀。在实际设计中，选用的基本是280℃易熔环熔断的防火阀，建议将防火阀做成电磁阀的形式，至于信号返回是一对一返回还是成组返回要视具体工程情况来定。

       “报警规范”也要求在消防控制室能够启动排烟阀。以何种方式启动排烟阀也值得探讨。所有的排烟阀都可装上编码接口联动模块，由消防控制室联动控制器来达到控制启动排烟阀的目的。其次还可由就近的感烟探测器组成的控制线路启动即可，消防控制室只接收其工作后返回的信号。如要求先打开着火层排烟阀，再打开屋顶层排烟机，这种情况下采用后一种做法较妥。

       7.消防弱电系统的接地

       7. 1.消防控制室的接地

      火灾自动报警系统及联动控制设备需要设置直流工作接地，按照《火灾自动报警系统设计规范》的要求，可采用专用接地或共用接地装置，一般尽量采用专用接地为好，但因为难以满足间距的要求，建筑物中各种用电设备往往采用的是共用接地。设计中采用共用接地装置时，应注意接地干线的引入段不能采用扁钢或裸铜排等，以避免接地干线与防雷接地、钢筋混凝土墙等直接接触，影响消防电子设备的接地效果。

       做好电气消防设计做好，能尽量避免和减少电气火灾的发生，从根本上保障了建筑的安全。施工消防工程设计，选择具有“消防设施工程设计专项甲级”等消防资质的华业消防。
