配电房消防设计规范要求是什么?
作者: 发布于:2018/12/14 10:42:44 点击量:

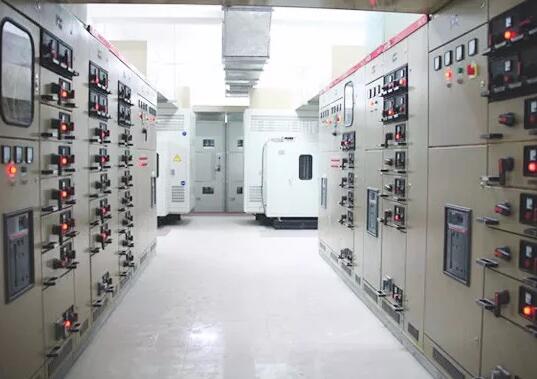

配电房又叫配电所,在国家标准里面,配电所的定义是:"所内只有起开闭和分配电能作用的高压配电装置,母线上无主变压器"。配电房电压等级在35KV等级以下,内部安装有开关、互感器、电容器以及相关的保护测量装置。这里整理了一些关于配电房消防设计规范要求: 民用建筑物内配变电所,应符合下列要求: 1、配变电所位置的选择,应符合下列要求: 1)宜接近用电负荷中心; 2)应方便进出线; 3)应方便设备吊装运输; 4)不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁; 5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处理。 2、安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的安全出口,变压器室的门应为甲级防火门;外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐; 3、可燃油油浸电力变压器室的耐火等级应为一级,高压配电室的耐火等级不应低于二级,低压配电室的耐火等级不应低于三级,屋顶承重构件的耐火等级不应低于二级; 4、不带可燃油的高、低压配电装置和非油浸的电力变压器,可设置在同一房间内; 5、高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光窗,低压配电室可设能开启的不临街的自然采光窗; 6、长度大于7m的配电室应在配电室的两端各设一个出口,长度大于60m时,应增加一个出口; 7、变压器室、配电室的进出口门应向外开启; 8、变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施; 9、变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施; 10、变配电室不应有与其无关的管道和线路通过; 11、变配电室、控制室、楼层配电室宜做等电位联结; 12、变配电室重地应设与外界联络的通信接口、宜设出入口控制。 高层建筑内的配变电所 1、设在高层建筑内的配变电所,应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开; 2、可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门; 3、配变电所内部相通的门,宜为丙级的防火门; 4、配变电所直接通向室外的门,应为丙级防火门。 柴油发电机房 1、柴油发电机房的位置选择及其他要求应符合本通则第8.3.1条的要求; 2、柴油发电机房宜设有发电机间、控制及配电室、储油间、备件贮藏间等;设计时可根据具体情况对上述房间进行合并或增减; 3、发电机间应有两个出入口,其中一个出口的大小应满足运输机组的需要,否则应预留吊装孔; 4、发电机间与控制室或配电室之间的门和观察窗应采取防火措施,门开向发电机间; 5、柴油发电机组宜靠近一级负荷或变配电至设置; 6、柴油发电机房可布置在高层建筑裙房的首层或地下一层,并应符合下列要求: 1)柴油发电机房应采用耐火极限不低于2h或3h的隔墙和1.50h的楼板、甲级防火门与其他部位隔开; 2)柴油发电机房内应设置储油间,其总储存量不应超过8h的需要量,储油间应采用防火墙与发电机间隔开;当必须在防火墙上开门时,应设置能自行关闭的甲级防火门; 3)应设置火灾自动报警系统和自动灭火系统; 4)柴油发电机房设置在地下一层时,至少应有一侧靠外墙,热风和排烟管道应伸出室外。 7、柴油发电机房进风口宜设在正对发电机端或发电机端两侧; 8、柴油发电机房应采取机组消声及机房隔声综合治理措施。 智能化系统的机房 1、智能化系统的机房主要有:消防控制室、安防监控中心、电信机房、卫星接收及有线电视机房、计算机机房、建筑设备监控机房、有线广播及(厅堂)扩声机房等; 2、智能化系统的机房可单独设置,也可合用设置,并应符合下列要求: 1)消防防控制室、安防监控中心的设置应符合有关消防、安防规范; 2)消防控制室、安防监控中心宜设在建筑物的首层或地下一层,且应采用耐火极限不低于2h或3h的隔墙和耐火极限不低于1.50h或2h的楼板与其他部位隔开,并应设直通室外的安全出口; 3)消防控制室与其他控制室合用时,消防设备在室内应占有独立的工作区域,且相互间不会产生干扰; 4)安防监控中心与其他控制室合用时,风险等级应得到主管安防部门的确认; 5)智能化系统的机房宜铺设架空地板、网络地板或地面线槽;宜采用防静电、防尘材料;机房净高不宜小于2.50m; 6)机房室内温度冬天不宜低于18℃,夏天不宜高于27℃;室内湿度冬天宜大于30%,夏天宜小于65%; 7)智能化系统的机房不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻; 3、智能化系统的重要机房应远离强磁场所; 4、智能化系统的设备用房应在初步设计中预留位置及线路敷设通道; 5、智能化系统的重要机房应做好自身的物防、技防; 6、智能化系统应根据系统的风险评估采取防雷措施,应做等电位联结。 竖井 1、高层建筑电气竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.80m; 2、高层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.60m; 多层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0.35m; 3、电气竖井、智能化系统竖井内宜预留电源插座,应设应急照明灯,控制开关宜安装在竖井外; 4、智能化系统竖井宜与电气竖井分别设置,其地坪或门槛宜高出本层地坪0.15~0.30m; 5、电气竖井、智能化系统竖井井壁应为耐火极限不低于1h的不燃烧体,检修门应采用不低于丙级的防火门; 6、电气竖井、智能化系统竖井内的环境指标应保证设备正常运行。 线路敷设 1、线路敷设应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的规定; 2、智能化系统的缆线宜穿金属管或在金属线槽内敷设; 3、暗敷在楼板、墙体、柱内的缆线(有防火要求的缆线除外),其保护管的覆盖层不应小于15mm; 4、楼板的厚度、建筑物的层高应满足强电缆线及智能化系统缆线水平敷设所需的空间,并应与其他专业管线综合。 以上是整理的一些配电房消防设计规范要求。广东华业消防智能工程有限公司是取得消防设施工程设计专项甲级等资质的建筑消防工程设计单位,可提供专业的消防工程设计等服务。 广东华业消防智能工程有限公司位于广州白云区,成立于2001年,提供消防设计、消防施工等服务,取得“消防设施工程专业承包壹级资质企业”、“消防设施工程设计专项甲级”、建筑装饰工程设计专项乙级、建筑装饰工程施工贰级等资质,并通过了ISO9001:2008GB/T50430:2007、ISO14001:2004、OHSAS18001:2007等质量、安全、环境、施工综合体系认证,具有广东省建设厅批准颁发的《安全生产许可证》,荣获广东省工商部门授予“重合同,守信用单位”称号,是广东省“国家高新技术企业”,并被评为“2016年度中国建筑质量管理百强企业”。 联系地址:广州市白云大道北解放庄1号5楼 服务热线:020-36335069
